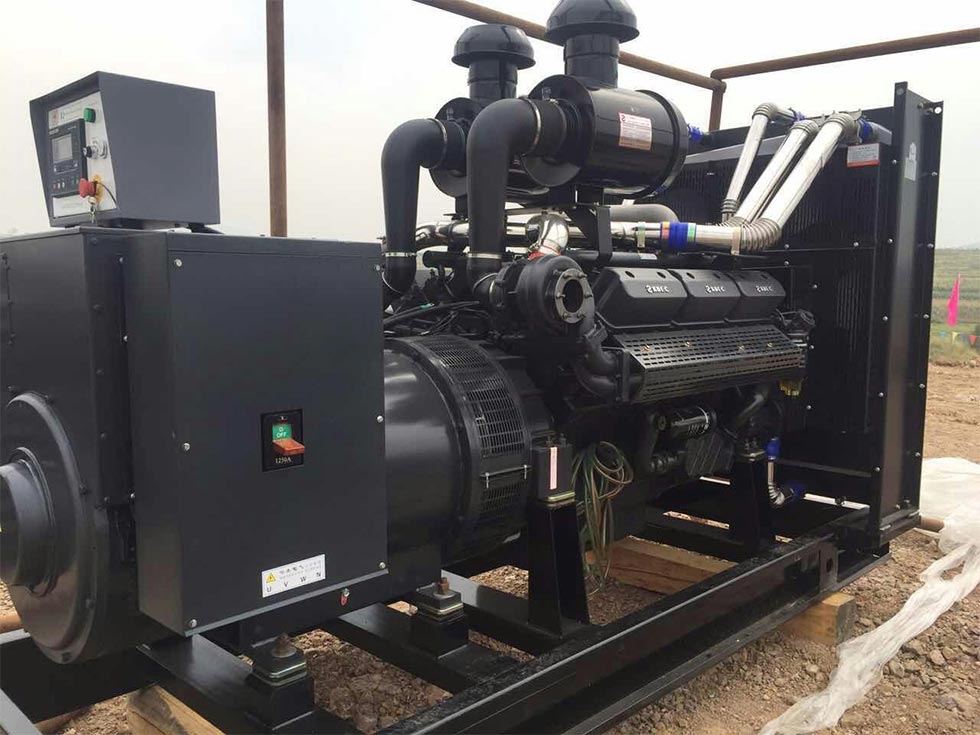

500kW generatoriaus komplektas

Kecheng 500 kW generatorius pagamintas Kinijoje. Įrenginio branduolys naudoja Chongqing Cummins variklį ir Lille Semir bešepetėlis generatorius, kartu su savaime įsijungiančia valdymo sistema, užtikrina aukštą patikimumą ir greitą atsakymą. Maitinimas automatiškai paleidžiamas per 15 sekundžių po to, kai nutraukiamas pagrindinis maitinimas, ir budėjimo režimo galia yra iki 500 kW. Šiame gaminyje yra integruotas konteinerių dizainas, kompaktiška struktūra, lengva perkelti ir montuoti, ir atitinka atitinkamus nacionalinius ir tarptautinius standartus.Jis sunaudoja mažai degalų veikimas ir stabilus veikimas, todėl jis ypač tinka vietoms, kurioms keliami itin aukšti reikalavimai energijos tiekimo tęstinumą, pvz., ligoninėse, duomenų centruose, pramoniniuose parkuose ir didelių renginių palaikymas.

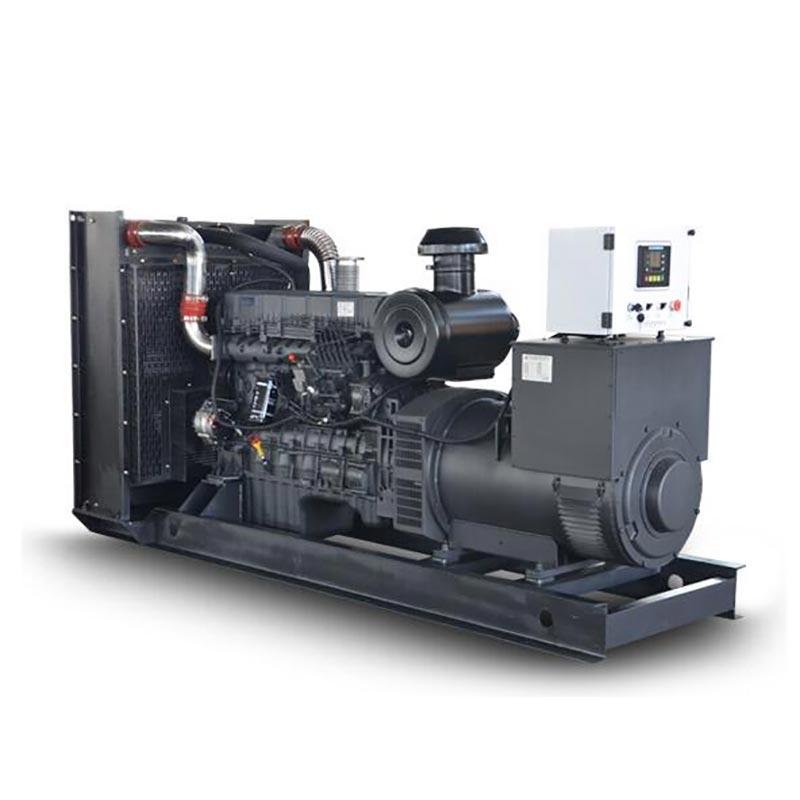

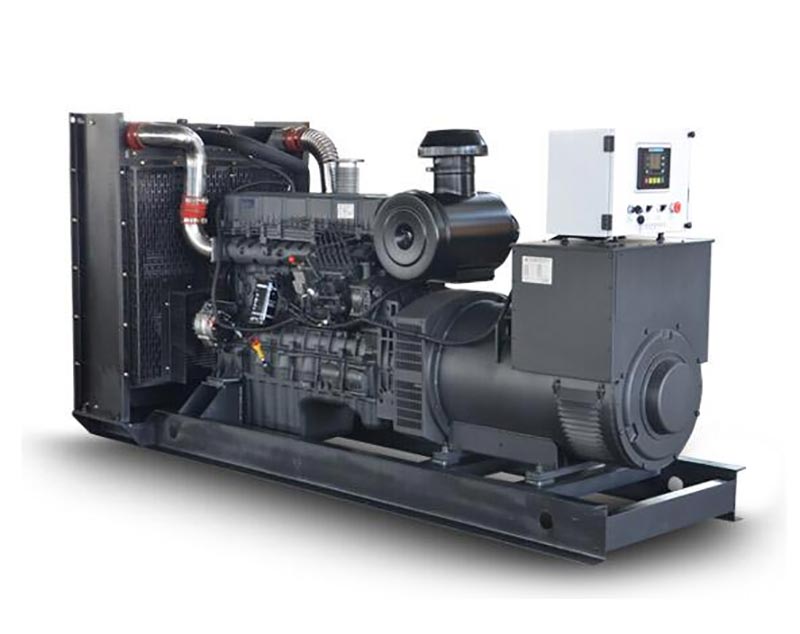

Kecheng 500kW generatoriaus komplekto išvaizdos brėžinys

Pagrindinis privalumas

Cummins variklio veikimo analizė

Kaip įrenginio maitinimo šerdis, Chongqing Cummins KTA19-G8 variklis naudoja 6 cilindrų liniją, cilindro skersmenį × eiga 159 mm × 159 mm, darbinis tūris 18,9 l ir pasiekiama 575 kW rezervinė galia naudojant turbokompresoriaus tarpinį aušinimą technologija. Jo PT tiesioginio degalų įpurškimo sistema kartu su elektroniniu reguliatoriumi sumažina degalų kiekį suvartojimas iki 206 g/kw·h (75 % apkrova), o tai 8 % mažesnis nei panašių modelių. Dizainas iš didelio stiprumo lydinio ketaus cilindrų blokas ir integruotas kaltinio plieno alkūninis velenas užtikrina, kad kapitalinis remontas intervalas viršija 20 000 valandų ir tinka plačiam temperatūrų diapazonui nuo -20 ℃ iki 40 ℃.

Techniniai Leroy Somer generatorių akcentai

Lillesemma bešepetėlis generatorius (apsaugos klasė IP23, izoliacijos klasė H) naudoja AVR automatinį įtampos reguliavimą sistema, pastovios būsenos įtampos reguliavimo greitis ≤±1%, pereinamosios įtampos atkūrimo laikas < 3 sekundės, siekiant užtikrinti saugumą jautrių krovinių, tokių kaip medicininė įranga ir tikslūs instrumentai, valdymas. Generatorius aprūpintas a PMG nuolatinio magneto sužadinimo sistema, kuri palaiko stabilų išėjimą net tada, kai elektros tinklas svyruoja. The telefono harmonikos koeficientas THF yra mažesnis nei 2%, atitinkantis griežtus elektros kokybės reikalavimus ryšio bazinės stotys ir kt.

Išmani savaiminio paleidimo sistema

500 kW dyzelinio generatoriaus komplekte yra LCD kinų skystųjų kristalų skaitmeninio valdymo sistema, palaiko ATS dvigubas maitinimo šaltinio perjungimas ir tinklo žemos įtampos aptikimas (reakcijos laikas < 0,5 sekundės), tris kartus paleidimo pakartotinio bandymo logika ir gedimų savidiagnostika. 24 V DC paleidimo sistema kartu su vandens apvalkalu šildytuvas, pasiekia 99 % sėkmingo pradžios rodiklį -15 ℃ aplinkoje. Nuotolinio stebėjimo modulis gali įkelti 16 veikimo parametrus, tokius kaip įtampa, dažnis ir alyvos slėgis realiuoju laiku, ir palaiko duomenų prieigą tarp mobilioji programėlė ir kompiuteris.

Techninis parametras

Generatoriaus savybės

Struktūrinio dizaino akcentai

• Modulinis išdėstymas: variklis, generatorius ir valdymo sistema yra lanksčiai sujungti per smūgius sugeriančias trinkeles su sumažinti vibracijos perdavimą (amplitudė ≤0,3 mm) ir pailginti įrangos tarnavimo laiką.

- Mažas triukšmo optimizavimas: naudojant dviejų sluoksnių garso izoliacijos dangą (vidinis sluoksnis iš garsą sugeriančios medvilnės + išorinis plieninės plokštės sluoksnis), kartu su impedanso kompozitiniu duslintuvu, triukšmas gali būti sumažintas iki 75 dB (a Garsui nepralaidus dėžutės modulis reikalingas kaip papildoma įranga).

- Priežiūros patogumas: variklio alyvos filtras, kuro filtras ir kitos pažeidžiamos dalys yra išdėstytos centre. Kasdienei priežiūrai nereikia išardyti periferinių komponentų, sutaupant 50% priežiūros laiko.

Aplinkos prisitaikymas

Įrenginys išlaikė GB/T 2423.16 pelėsių testą (klasė ≤2) ir seisminio stiprumo testą (horizontalusis pagreitis 0,2 g), ir gali veikti ilgą laiką aplinkoje, kurios aukštis ≤1000m, o santykinė oro drėgmė ≤90% (ne kondensacija). Degalų sistema suderinama su 0# dyzelinu (vasara) ir -10# dyzelinu (žiemai), joje yra alyvos ir vandens separatorius (filtravimo tikslumas 10 μm), užtikrina patikimumą vietose, kuriose yra daug sieros turinį.

Naudojimo būdas

Patikrinimo procesas prieš paleidžiant

• Kuro sistema: patikrinkite, ar degalų lygis degalų bake yra ≥30%, atidarykite degalų vožtuvą ir išleiskite visą orą. vamzdynas (ranka spauskite kuro siurblį, kol pasipriešinimas padidės). - Elektros sistema: akumuliatoriaus įtampa ≥24V, valdymo skydelyje rodoma budėjimo būsena, o avarinio stabdymo mygtukas nustatomas iš naujo. - Mechaninė apžiūra: alyvos lygis turi būti tarp H/L žymės ant matuoklio, aušinimo skysčio lygis turi siekti du trečdalius išsiplėtimo bakas, o ventiliatoriaus diržo įtempimas turi būti toks, kad preso įlinkis būtų 10-15 mm.

Paleidimo operacijos žingsniai

• Automatinis režimas: pasukite valdymo skydelio rankenėlę į „Automatinis“, ir sistema pereis į maitinimo tinklo stebėjimo funkciją. valstybė. Jis įsijungs automatiškai, kai nutrūks maitinimo maitinimas (ATS perjungimo laikas sėkmingai paleidimas trunka mažiau nei 10 sekundžių).

- Rankinis režimas: paspauskite ir 3 sekundes palaikykite mygtuką „Pradėti“. Kai greitis pakyla iki 1500 aps./min ir įtampa stabilizuojasi, uždarykite išėjimo grandinės pertraukiklį (atkreipkite dėmesį, kad dažnio matuoklis rodo 50±0,5Hz).

- Pakrovimo reikalavimai: po užvedimo 3 minutes paleiskite tuščiąja eiga (alyvos slėgis ≥0,3 MPa), palaipsniui didinkite apkrovą iki 50%, o pabėgus 10 min., galima padidinti iki pilnos apkrovos.

Išjungimo operacijos specifikacija

• Įprastas išjungimas: pirmiausia nuimkite apkrovą, leiskite varikliui 5 minutes veikti tuščiąja eiga (kad turbokompresorius nesumažėtų perkaitimas), paspauskite mygtuką „Stop“ ir uždarykite kuro vožtuvą, kai greitis nukris iki 0.

- Avarinis sustabdymas: kai alyvos slėgis yra mažesnis nei 0,2 MPa, vandens temperatūra yra didesnė nei 105 ℃ arba nenormali pasigirsta garsų, nedelsdami paspauskite raudoną avarinio stabdymo mygtuką. Po įvykio gedimas turi būti patikrintas prieš paleidimas iš naujo.

- Ilgalaikis išjungimas: paleiskite kartą per savaitę (dirbkite 30 minučių), pakeiskite akumuliatoriaus elektrolitą kas mėnesį (jei aplinkos drėgmė yra didesnė nei 75%), ir į degalų baką įpilkite konservantų.

Atsargumo priemonės

Aplinkosaugos reikalavimai

• Montavimo vieta: atstumas tarp įrenginio ir sienos turi būti ne mažesnis kaip 1,5 m, o oro plotas įleidimo anga turi būti ne mažesnė kaip 2,5 ㎡, kad būtų užtikrinta šalto oro cirkuliacija (kiekvienam kW reikalingas 3 m³/min oro tūris galios).

- Išmetimo reikalavimai: Išmetimo vamzdis turi būti su lietaus dangteliu. Horizontalios dalies nuolydis turi būti ne mažesnis kaip 3°. Išleidimo anga turi būti atokiai nuo oro įleidimo angos (daugiau nei 5 metrų atstumu) iki užkirsti kelią išmetamųjų dujų srautui atgal.

- Priešgaisrinės apsaugos taisyklės: Kompiuterių salėje įrengti 2 8kg milteliniai gesintuvai. Atstumas tarp alyvos bako ir įrenginio turi būti daugiau nei 1 m. Žemę reikia apdoroti, kad būtų išvengta alyvos nutekėjimo (tai yra rekomenduojama naudoti epoksidinės dervos dangą).

Priežiūros ciklas

Saugos įspėjimas

Eksploatacijos metu griežtai draudžiama atidaryti apsauginį turėklą. Generatoriaus galinio dangčio paviršiaus temperatūra gali pasiekti 120 ℃, o tai gali sukelti nudegimus. Prieš atliekant techninę priežiūrą, pagrindinis grandinės pertraukiklis turi būti atjungtas ir „Do Neuždaryti“ pakabintas ženklas. Kondensatoriaus išsikrovimo laikas turi būti ne trumpesnis kaip 5 minutės. Perkūnijos sezono metu, Įžeminimo varža turi būti išbandyta, kad ji būtų ≤4Ω, o žaibo iškroviklio darbinė įtampa turi būti nustatyta ties 420V (linijos įtampa).

Prašymo atvejis

Kecheng 500 kW generatorių rinkinys aptarnauja pagrindinius projektus, tokius kaip automatizuotas Čingdao uosto terminalas (bus pradėtas naudoti 2023 m.) ir Qilu ligoninės avarinio elektros energijos tiekimo sistema (turi būti įrengta 2024 m.). Per vasaros energijos normavimo laikotarpis Veifange 2024 m., tam tikra chemijos įmonė priėmė šį padalinį, kad užtikrintų nuolatinis pagrindinių gamybos linijų veikimas. Jis tiekė energiją iš viso 1 260 valandų, o vidutinis laikas tarp gedimų 480 valandų. Palyginti su tos pačios markės degalų sąnaudos sumažėjo 1,2 tonos.
