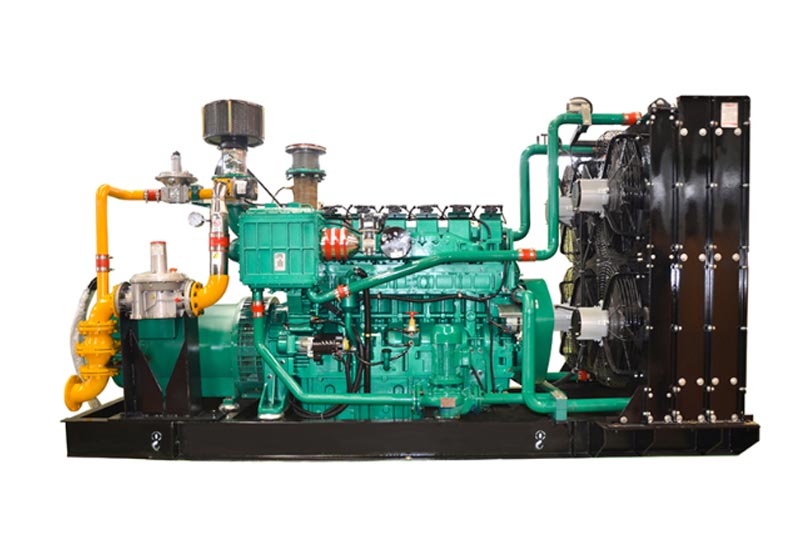

Biodujų generatoriaus rinkinys kiaulių fermai

Kinijos Kechengo biodujų generatoriaus rinkinys kiaulių fermai gali tvarkyti kiaulių fermų mėšlą ir nuotekas ir gauti energijos savarankiškumas. Ši įranga yra specialiai sukurta perdirbti biodujas iš gyvulininkystės ūkių. Jis gali prisitaikyti prie biodujų koncentracijos ir priemaišų kiekio svyravimus ir stabiliai veikti gaminant elektros energiją. Vienetas priima an integruotas dizainas, įskaitant pirminį biodujų apdorojimą, didelio efektyvumo vidaus degimo variklį, generatorių ir atliekas šilumos atgavimo įrenginys. Jis ne tik gamina elektrą, bet ir atgauna šilumos energiją gamybai ar kasdieniam gyvenimui, taip padidinant visapusį energijos panaudojimo lygį. Gaminio galia svyruoja nuo 50 iki 200 kilovatų ir galima pritaikyti pagal konkrečią inventoriaus mastą ir veislinio ūkio biodujų gamybą. Šerdis komponentams suteikiama dvejų metų arba 8 000 valandų garantija. Ši sistema gali padėti tiek mažiems, tiek vidutiniams dideli kiaulių ūkiai efektyviai panaudoja mėšlo ir nuotekų išteklius, mažina veiklos sąnaudas ir sukurti aplinkai nekenksmingą ir energiją taupantį žiedinės gamybos modelį.

Taikymo scenarijai (išskirtiniai scenarijai kiaulių ūkiams)

1. Kiaulių ferma naudoja savo maitinimo šaltinį

• Taikomi scenarijai: kiaulidės apšvietimas, pašarų apdorojimo įranga (smulkintuvai, maišytuvai), aplinkos kontrolė įranga (ventiliatoriai, vandens užuolaidos, termostatai), mėšlo apdorojimo įranga (maišymo siurbliai, kietųjų skysčių separatoriai)

• Pagrindinė vertė: ji pakeičia energijos tiekimą iš elektros tinklo ir sumažina elektros energijos sąnaudas (apskaičiuota pagal kiaulių ferma, kurioje laikosi 500 kiaulių, per dieną pagamina vidutiniškai 120 kW · h elektros energijos, sutaupant apytiksliai 30 000 juanių elektros mokesčių per metus). Kai nutrūksta elektra, jis tarnauja kaip avarinis maitinimo šaltinis užtikrinti, kad kiaulidėje nenutrūktų vėdinimas ir temperatūros kontrolė, kad būtų išvengta kiaulių žūties dėl streso.

2. Biodujų atliekų šilumos atgavimas ir panaudojimas

• Taikomi scenarijai: Žieminis šildymas kiaulidėse (paršelių inkubatoriuose, penimose kiaulidėse), izoliacija biodujose fermentacijos rezervuarai (palaikantys 35-40 ℃ fermentacijos temperatūrą ir didinant biodujų gamybą), šildymas/karštas vandens darbuotojų gyvenamosiose patalpose

• Pagrindinė vertė: generatoriaus agregato atliekų šilumos atgavimo greitis yra ≥80%. 50 kW modelis gali susigrąžinti vidutiniškai 150MJ šilumos per dieną, tenkinant 1000 kvadratinių metrų kiaulidės šildymo poreikius, sumažinant anglies/dujų sąnaudas šildymui, ir pasiekti dvigubą naudą „elektros gamyba + šildymas“.

3. Prie tinklo prijungta elektros gamyba (padidėjusios pajamos iš perteklinės elektros)

• Taikomi scenarijai: didelio masto kiaulių fermos (kurių atsargos viršija 2000 kiaulių), pakankama biodujų gamyba (kasdien biodujų gamyba ≥500 kubinių metrų), o perteklinė elektros energija po to, kai buvo sunaudota, prijungiama prie šalies elektros tinklelis

• Pagrindinė vertė: mėgaukitės nacionaline naujos energijos tinklo prijungimo subsidija (0,3–0,5 juanio /kW · val.) prie tinklo prijungta maždaug 1,2 mln. kW · h elektros energija 200 kW modeliui, sukurianti papildomų pajamų 360 000–600 000 juanių. Kartu tai atitinka aplinkos apsaugos politikos reikalavimus ir padeda kiaulių ūkiui suteiktas „Žaliojo veislinio parodomojo ūkio“ vardas.

4. Pagalbiniai mėšlo ir nuotekų valymo įrenginiai

• Taikomi scenarijai: Kiaulių fermos biodujų generatorių rinkinys gali būti susietas su biodujų pūdytuvais ir kietųjų skysčių separatoriais kiaulių ūkiuose. Galia generatorius generuojamas tiesiogiai tiekiamas į mėšlo apdorojimo sistemą, formuojant energijos ciklą "mėšlas → biodujos → elektra → mėšlo apdorojimas"

• Pagrindinė vertė: išspręskite didelių elektros sąnaudų mėšlui ir nuotekų valymo įrangai problemą, kartu mažindami aplinkos taršą, kurią sukelia tiesioginis biodujų išmetimas, ir atitinka aplinkosaugos reikalavimus „Taršos iš stambios gyvulių ir paukščių auginimo prevencijos ir kontrolės nuostatai“.

Produkto pranašumai (Sukurtas kiaulių ūkių skausmui malšinti)

Techniniai parametrai (dažniausiai kiaulių fermose naudojami modeliai)

Techninės savybės (Kiaulių ūkiams pritaikytas dizainas)

1. Specializuota biodujų išankstinio apdorojimo sistema

• Kechengo „trijų pakopų išankstinio apdorojimo įrenginys“: pirmojo etapo sausas desulfuravimas (vandenilio sulfido pašalinimas, kad būtų išvengta vidaus degimo variklių korozija), antros pakopos ciklono dehidratacija (atskiriant vandens garus nuo biodujų iki apsaugo nuo vandens kaupimosi balionuose) ir trečios pakopos slėgio stabilizavimo vožtuvą (stabilizuoja biodujų slėgį iki išvengti nestabilaus agregato greičio dėl biodujų gamybos svyravimų), kuris atitinka charakteristikas „didelė sieros, didelė drėgmė ir dideli gamybos svyravimai“ biodujų kiaulių ūkiuose.

2. Korozijai atspari maitinimo sistema

• Vidaus degimo variklyje sumontuoti specialūs biodujų stūmoklių žiedai (pagaminti iš dilimui atsparaus ketaus su chromo sluoksnis) ir vožtuvai (pagaminti iš nerūdijančio plieno), kurie gali atlaikyti vandenilio sulfido koroziją biodujose ir jų tarnavimo laikas pailgėja iki 15 000 valandų (50 % ilgesnis nei įprasto dyzelinio variklio). komponentai). Uždegimo žvakė yra apsaugota nuo anglies nuosėdų, kad būtų išvengta nevisiško biodujų degimo sukelia anglies nuosėdas ir dėl to sugenda uždegimas.

3. Išskirtinė išmanioji valdymo sistema kiaulių ūkiams

• Įrengtas kiaulių ūkiams KCPLC-02 skirtas valdiklis, palaiko: ① Automatinį biodujų pritaikymą koncentracija (automatiškai sumažinant apkrovą, kai metano koncentracija mažesnė nei 45% ir automatiškai padidinti apkrovą, kai ji didesnė nei 75 %, kad būtų išvengta liepsnos); ② Jis susietas su temperatūros valdymu biodujų pūdytuvas (atliekinė generatoriaus šiluma pirmenybė teikiama biodujų pūdytuvo izoliacijai ir šilumos atliekos vožtuvas automatiškai atsidaro, kai temperatūra nukrenta žemiau 35 ℃). ③ Nuotolinis stebėjimas per mobilųjį telefoną APP (peržiūri elektros energijos gamybą, biodujų suvartojimą ir gedimų signalizacijas, tinka nuotoliniam valdymui kiaulių ūkyje vadovai).

4. Laipsniško atliekinės šilumos panaudojimo projektas

• Priimkite „dviejų kontūrų šilumos atgavimą“ : pirmoji kilpa sugrąžina atliekinę vandens šilumą cilindro įdėkle vidaus degimo variklio (kurio temperatūra 80-90 ℃) ir tiekia jį šildymui kiaulidėje; The antrasis kontūras atgauna išmetamųjų dujų šilumą (kurios temperatūra 400–500 ℃) ir šildo vandens cirkuliacija biodujų pūdykloje per šilumokaitį, kad būtų palaikoma fermentacijos temperatūra, pasiekti energijos ciklą „elektros gamyba → šildymas → padidinta biodujų gamyba“, sukuriant 15 % daugiau energijos vertė nei įprasti vienetai.

5. Apsaugos nuo sprogimo konstrukcija

Įrenginio elektros sistema atitinka sprogimui atsparią Ex dⅡB T4 klasę (tinka degioms ir biodujų sprogiosios charakteristikos). Biodujų vamzdynas pagamintas iš 304 nerūdijančio plieno (atsparus korozijai ir atsparus sprogimui). Pirminio apdorojimo sistemoje įrengta biodujų nuotėkio signalizacija (jautrumas ≤0,1% VOL), kuri atitinka standartą „Sprogiųjų dujų atmosferos elektriniai aparatai“ GB 3836.1. Užtikrinkite saugų kiaulių fermų veikla.

Naudojimo metodas (paprastas operacijos procesas kiaulių fermose)

1. Patikra prieš paleidimą (kasdien privaloma)

2. Paleidimo operacija (daugiausia automatiniu režimu)

1. Paleiskite pirminio apdorojimo sistemą: atidarykite biodujų pūdytuvo išleidimo vožtuvą, paleiskite paruošimo sistemą. (sieros šalinimo ventiliatorius, vandens šalinimo siurblys) ir paleiskite jį 5 minutes. Po biodujų grynumo (metano koncentracija ≥50%) ir slėgis stabilizuojasi, atidarykite vožtuvą, nukreipiantį biodujas į įrenginį.

2. Įrenginio paleidimas: Valdiklio jutikliniame ekrane spustelėkite „Auto Start“. Įrenginiui įkaitinus 30 sekundžių (pratęstas iki 1 minutės žemoje temperatūroje), paleiskite jį. Stebėkite sukimosi greitį (palaipsniui didinkite iki 1500r/min.), biodujų įleidimo slėgį (0,8-1,2kPa), elektros generavimo įtampą (380V±5%). Kai parametrai stabilizuoti, pakrauti automatiškai (pirma apkrova neviršija 50%). Paleiskite 10 minučių, tada padidinkite iki galo apkrova.

3. Atliekos šilumos panaudojimo nustatymai: prireikus sureguliuokite atliekų šilumos grąžinimo vožtuvą. Kai kiaulidė reikalauja šildymas, atidarykite "šildymo kontūrą". Kai biodujų pūdytuvui reikia izoliacijos, atidarykite „biodujų izoliaciją grandinė“. Valdiklis automatiškai stebi temperatūrą ir reguliuoja vožtuvo atidarymą.

3. Veiklos stebėjimas (kasdienis valdymas)

• Kas dvi valandas fiksuokite pagrindinius parametrus: energijos gamybą, biodujų suvartojimą, metano koncentraciją ir atliekinės šilumos tiekimo temperatūra (kiaulių šildymas ≤60℃, izoliacija biodujų pūdytuvams ≤40℃). Kai biodujos koncentracija mažesnė nei 45%, nedelsdami patikrinkite biodujų pūdytuvo fermentacijos būklę (pvz. kaip padavimo greitis, maišymo dažnis).

• Valdiklio aliarmų tvarkymas: jei aliarmai, pvz., „Žemas biodujų slėgis“ (patikrinkite biodujų išleidimo vožtuvą viryklė), „aukšta vandens temperatūra“ (išvalykite nuosėdas aušinimo sistemoje) arba „gedimas desulfuratoriumi“, reikia sumažinti apkrovą ir pirmiausia išjungti mašiną. Tik pašalinus gedimą mašina gali būti paleistas iš naujo.

4. Išjungimo operacija (kiekvienos dienos pabaigoje arba gedimo atveju)

1. Apkrovos sumažinimas ir išjungimas: Pirmiausia palaipsniui išimkite (sumažinkite apkrovą iki 0), uždarykite vožtuvą, jungiantį biodujas į įrenginį, palaikykite pirminio apdorojimo sistemą 5 minutes (išvalykite dujotiekyje likusias biodujas), tada ant valdiklio spustelėkite „Stop“ ir įrenginys veiks be apkrovos 3–5 minutes prieš sustodamas.

2. Sistemos išjungimas: išjunkite pirminio apdorojimo sistemą (sieros šalinimo ventiliatorių, vandens šalinimo siurblį), uždarykite išleidimo vožtuvą biodujų pūdytuvo (kai mašina ilgą laiką neveikia), patikrinkite, ar nėra biodujų nuotėkio ar alyvos ištekėti iš įrenginio ir nuvalyti dulkes nuo įrenginio paviršiaus.

3. Duomenų įrašymas: užrašykite bendrą energijos gamybą, bendrą biodujų suvartojimą ir veikimo trukmę per dieną sąnaudų apskaitos ir subsidijos prašymo pagrindas.

Sauga ir apsauga (pagrindinės kiaulių fermų taisyklės)

1. Montavimo sauga (pagrindiniai reikalavimai)

• Vietos parinkimo standartai: Įrenginys turi būti įrengtas biodujų pūdytuvo pavėjui (bent 10 metrų atstumu nuo biodujų pūdytuvo), toliau nuo kiaulidės pašarų laikymo vietos ir atviros liepsnos šaltinių (pvz. kaip katilai ir viryklės). Montavimo vietoje turi būti geras vėdinimas (valandinis vėdinimo tūris yra at mažiausiai 20 kartų didesnis už įrenginio tūrį), o žemė turi būti nekibirkščiuojanti (pvz., cementas + antistatinis danga).

• Sprogimui atspari konstrukcija: biodujų vamzdynuose turi būti naudojamos sprogimui atsparios vamzdžių jungiamosios detalės (pvz., variniai vožtuvai, kad būtų išvengta kibirkštys nuo smūgio), o kas 10 metrų turi būti įrengtas vienas sprogimui atsparus slėgio mažinimo vožtuvas dujotiekis. Elektros įranga (pvz., apšvietimas ir jungikliai) turi būti atspari sprogimui. Griežtai draudžiama dirbdami šalia įrenginio naudokite nesprogimui atsparius įrankius.

• Priešgaisrinės apsaugos konfigūracija: montavimo zonoje yra 2 4kg sausų miltelinių gesintuvų (≤5 metrų atstumu nuo įrenginio) ir gaisrinę smėlio dėžę (kurios tūris ≥0,5 m³). Įspėjamieji ženklai, tokie kaip „Atviros liepsnos draudžiama“ ir Įrengiami „Degios ir sprogios medžiagos“, nuolat tikrinamas priešgaisrinės apsaugos įrenginių efektyvumas.

2. Eksploatavimo sauga (personalo normos)

• Sertifikuotas personalas: operatoriai turi dalyvauti specializuotuose „Kecheng Electric Power“ mokymuose (biodujų sauga, įrenginys prieš pradėdami eiti pareigas, išlaikyti įvertinimą ir gauti pažymėjimą. Licencijuoti darbuotojai yra griežtai draudžiama eksploatuoti įrenginius.

• Eksploatavimo kontraindikacijos: Neardykite biodujų vamzdyno ar sprogimui atsparių komponentų, kai įrenginys yra veikiant. Įrengimo zonoje nerūkykite ir nenaudokite atviros liepsnos. Tikrindami, ar nėra biodujų nuotėkio, kreipkitės muiluoto vandens į vamzdžių jungtis (atviros liepsnos aptikimas griežtai draudžiamas). Jei randate burbuliukų, sustabdykite mašiną nedelsiant tvarkyti.

• Asmens apsauga: Dirbdami dėvėkite antistatinius darbo drabužius ir neslystančius batus. Dėvėkite kaukes nuo dulkių ir pirštines kai liečiasi su desulfuratoriais (siekiant išvengti odos sudirginimo dėl desulfuratorių). Palieskite statinės elektros išjungimo mygtuką prietaisą prieš įeinant į įrengimo zoną (statinei elektrai išlaisvinti iš žmogaus kūno).

3. Užtikrinti saugumą (reguliariai tikrinti)

• Maitinimo ir dujų išjungimas: prieš atliekant techninę priežiūrą, įrenginio maitinimas turi būti atjungtas (išjunkite pagrindinį jungiklis), biodujų vamzdyno vožtuvas turi būti uždarytas, o likutinės biodujos turi būti prapūtimas azotu arba oru (darbus galima atlikti tik nustačius, kad metano koncentracija yra ≤0,5 % VOL). Reikėtų pakabinti įspėjamąjį ženklą „Atliekama techninė priežiūra, neužvesti“.

• Komponentų priežiūra: Keičiant desulfuratorių, tai turi būti atliekama gerai vėdinamoje aplinkoje. Seną desulfuratorių reikia užsandarinti (kad būtų išvengta aplinkos taršos). Atliekant kapitalinį vidaus degimo remontą varikliuose, griežtai draudžiama naudoti įrankius, kurie gali lengvai sukelti kibirkštis (pvz., plieninius veržliarakčius; rekomenduojama naudoti varinius veržliarakčius).

• Reguliarus patikrinimas: biodujų nuotėkio pavojaus signalo jautrumas ir sprogimui atsparaus sandarinimo charakteristikos. elektros įrenginiai tikrinami kartą per mėnesį. Biodujų vamzdyno sienelių storis tikrinamas vieną kartą a ketvirtis (siekiant išvengti korozijos ir perforacijos). Išsamų saugos vertinimą atlieka Kecheng Electric Energetikos inžinierius kartą per metus.

4. Neatidėliotinos situacijos (staigios situacijos)

• Biodujų nuotėkis: Nedelsdami sustabdykite mašiną, uždarykite biodujų baką ir įrenginio biodujų vožtuvą, įjunkite visus vėdinimo įrangą įrengimo zonoje, evakuoti darbuotojus prieš vėją ir griežtai uždrausti bet kokios elektros įrangos (pvz., šviestuvų, mobiliųjų telefonų) jungiklis. Metano koncentracijai nukritus žemiau 0,5%, patikrinkite nuotėkio vietą ir pataisykite.

• Gaisro įvykis: Nedelsdami sustabdykite mašiną ir nutraukite dujų tiekimą. Norėdami įdėti, naudokite miltelinį gesintuvą užgesinti ugnį (ugnies gesinti nenaudokite vandens, nes biodujos yra lengvesnės už orą ir vanduo negali jų uždengti). At tuo pačiu metu skambinti 119, evakuoti kiaulių fermos personalą ir kiaules į saugią zoną. Užgesinus gaisro, ištirkite gaisro priežastį (pvz., elektros trumpąjį jungimą arba atviros liepsnos užsidegimą).

• Įrenginio gedimo išjungimas: išjungus dėl biodujų pertrūkio, atsarginis maitinimo šaltinis (pvz., dyzelinas generatorius) turi būti nedelsiant įjungtas, kad būtų užtikrintas vėdinimas ir temperatūros kontrolė kiaulidėje. Jei kiaulių fermos biodujų generatorius sustoja dėl mechaninio gedimo, susisiekite su Kecheng Electric Power (400-xxx.xxxx) aptarnavimo po pardavimo tarnyba. Mes atsakys per 2 valandas ir per 24 valandas atliks remontą vietoje.
