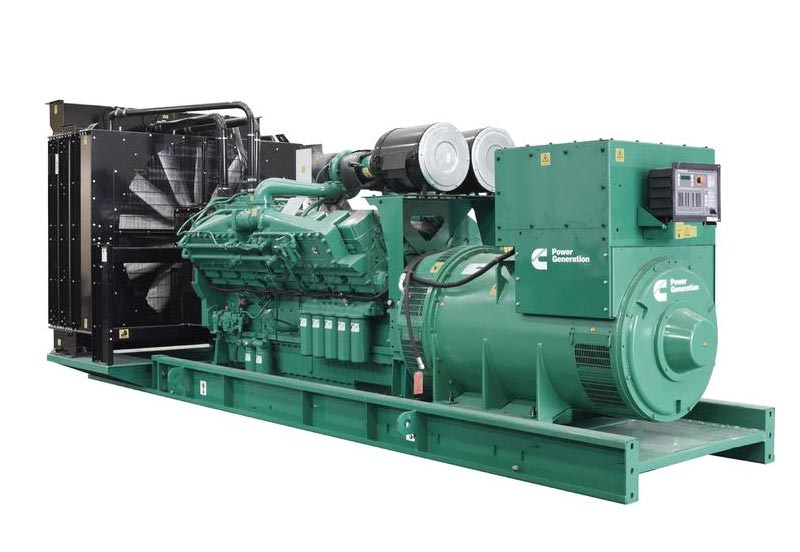

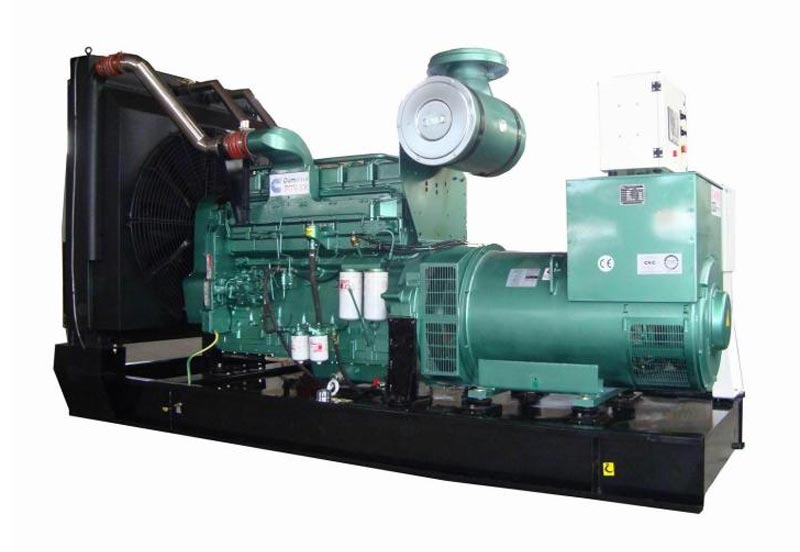

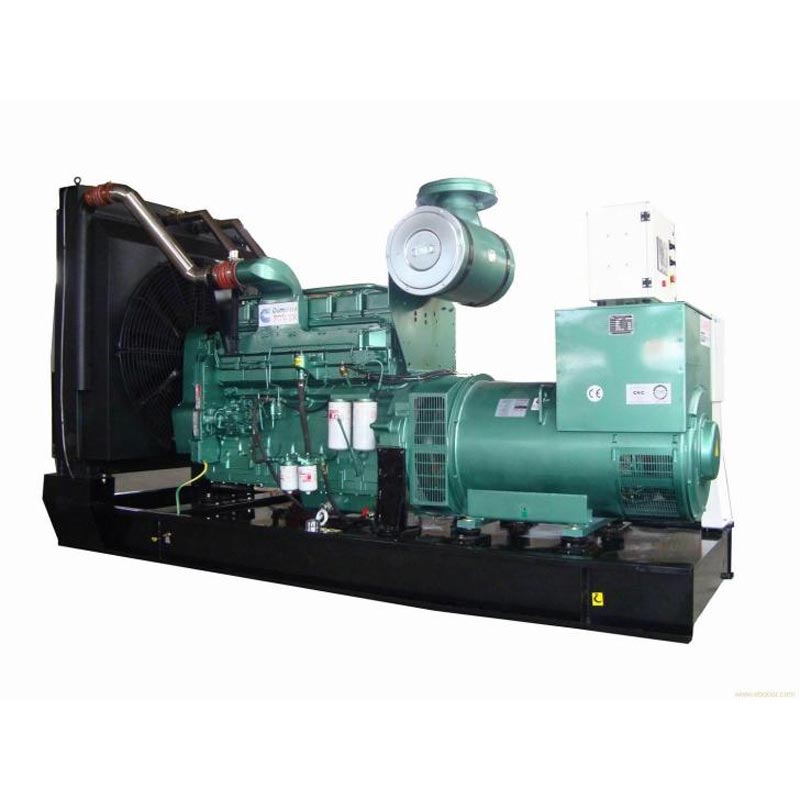

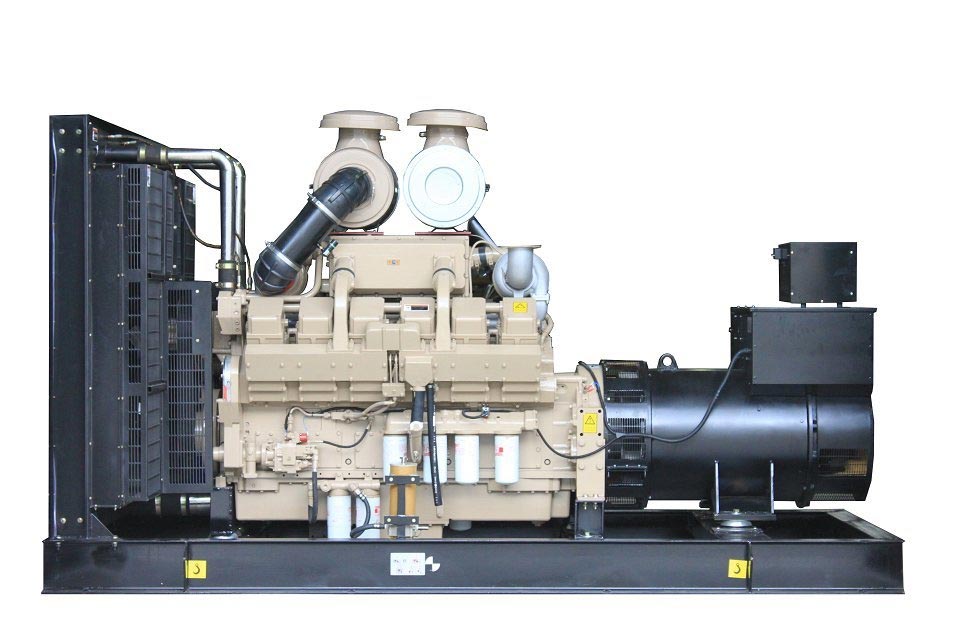

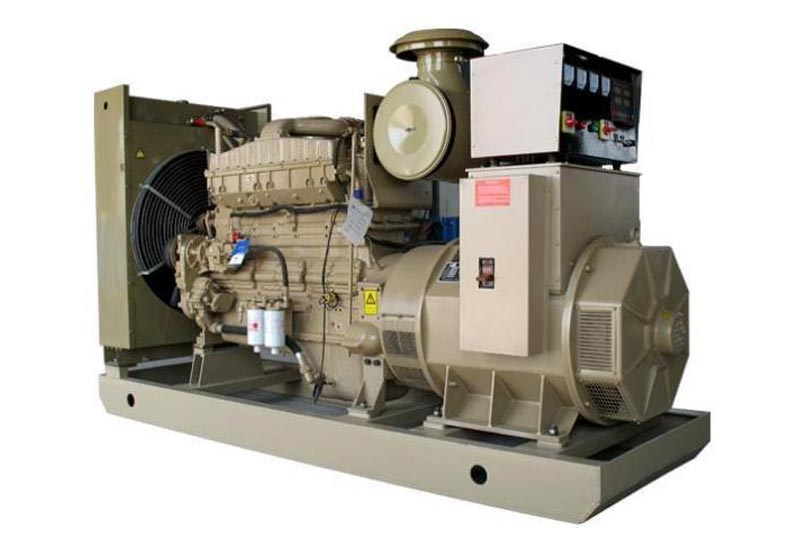

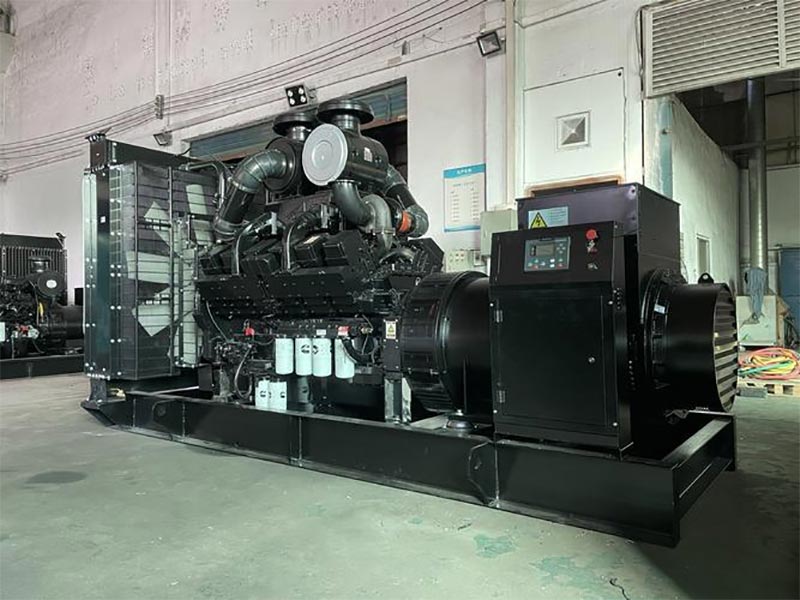

Cummins dyzelinio generatoriaus rinkinys

Kinijoje pagaminti „Kecheng“ gaminami „Cummins“ dyzeliniai generatoriai pasižymi patikimu veikimu. Ši vienetų serija visiškai naudoja originalius Cummins variklius ir gerai žinomų prekių ženklų generatorius. Jie praėjo 32 griežtus gamyklinius bandymus įskaitant apkrovą ir izoliaciją, užtikrinančią daugiau nei 99 % sėkmingo paleidimo rodiklį. Bendras našumas yra pranašesnis už pramonės standartus. Produktas atitinka pagrindinius vidaus ir tarptautinius standartus, tokius kaip ISO 8528 ir GB/T 2820, galios diapazonas nuo 7kW iki 3750kW, galintis tiekti stabilią galią įvairiems scenarijams, įskaitant pramoninė gamyba, avarinė atsarginė energija ir specialios operacijos. Remiantis dešimties metų gamybos patirtimi, Kecheng Electric Power integruoja ir optimizuoja įrenginius, užtikrindama labiau pritaikomus lokalizuotus sprendimus originali kokybė.

Rinkinys apima visą galios diapazoną mikro (7-50kW), mažo (50-200kW), vidutinio (200-1000kW) ir didelio (1000-3750kW):

Taikymo scenarijai (išskirtinis pritaikymas „Cummins Power“)

1. Avarinio atsarginio maitinimo scenarijus (visas galios diapazonas)

Reagavimas į avarines situacijas itin aukštiems pastatams (1000–3750 kW) : pavyzdžiui, tokio paties lygio projekte kaip ir Šanchajaus pasaulio finansų centre keturi 2500 kVA aukštos įtampos įrenginiai yra prijungti prie tinklo, kad galėtų veikti. Tinklas maitinimo jungiklis gali būti baigtas per 30 sekundžių, užtikrinant nepertraukiamą maitinimą gaisriniams siurbliams, avariniam apšvietimui, ir duomenų centras. Jis palaiko nepertraukiamą veikimą 10 valandų (su standartiniu 1000L degalų baku).

• Medicininės sistemos atsarginė kopija (50-200 kW): specialiai sukurta ligoninių operacinėms ir icus, Kecheng pritaiko mažo triukšmo įrenginiai (≤65 dB), aprūpinti ATS automatine perjungimo sistema, užtikrinančia stabilų rakto maitinimą įranga, tokia kaip ventiliatoriai ir monitoriai, atitinkanti medicinos įstaigų elektromagnetinio suderinamumo standartus.

• Komercinio komplekso atsarginė kopija (200–500 kW): specialiai sukurta tokioms vietoms kaip „Wanda Plaza“, suderinama su liftai, šaltos grandinės sistemos ir apsaugos sistemos. Kechengas optimizuoja degalų sistemą su degalų sąnaudomis kaip mažas iki 105 l/h esant 75 % apkrovai (500 kW modelis), todėl sumažėja eksploatavimo išlaidos.

2. Nepertraukiamo maitinimo scenarijai (200–3750 kW)

• Pagrindinis kasybos energijos tiekimas (500-1000 kW): Įrengtas KTA38-G5 variklis, gali atlaikyti atšiaurią aplinką pvz., dulkių ir vibracijos. Korpuso rėmas ir dulkėms atsparus filtro šerdis yra sustiprinti Kecheng (atsparumas įsiurbimui ≤ 6,23 kPa), palaiko 24 valandų nepertraukiamą veikimą ir tinka sunkiajai įrangai, tokiai kaip trupintuvai ir kelio viršūnes.

• Maitinimas saloms ir atokioms vietovėms (100-500 kW) : pritaikyti didelio aukščio modeliai (palaikomi 3000 metrų) su vėjui ir smėliui atsparia konstrukcija, su didelės talpos degalų bakais ir nuotoliniu valdymu bei priežiūros modulius, sprendžiant sudėtingo papildymo problemą. Jis buvo pritaikytas CNOOC atviroje jūroje platformos projektas.

• Pagrindinis maitinimo šaltinis pramoniniams parkams (1000-3750 kW) : lygiagrečiai veikia keli įrenginiai, kurių bendra galia iki 10MVA. Kecheng teikia išmanų valdymo sprendimą, susietą su gamyklos DCS sistema pasiekti automatinį apkrovos paskirstymą ir sumažinti energijos švaistymą.

3. Specialūs veikimo scenarijai (7–500 kW)

• Inžinerinis avarinis mobilus maitinimo šaltinis (50-200 kW) : prie priekabos montuojamas dizainas, įrengtas hidrauline atrama ir stabdžių sistema, tinkama kelių priežiūrai ir gelbėjimui po nelaimės. Cummins variklis turi puikų šaltą paleidimą našumas (pradžios sėkmės rodiklis ≥95% esant -20 ℃) ir gali būti pradėtas naudoti per 3 minutes.

• Laikinas maitinimo šaltinis renginių vietoms (100–500 kW) : kaip nurodyta Šendženo universiados konfigūracijos plane renginio vietoje naudojami tylūs įrenginiai (≤70 dB), palaikantys kelis įrenginius lygiagrečiai, kad atitiktų renginio reikalavimus įranga ir transliavimo sistemos, kurių maitinimo stabilumas siekia 99,99%.

• Žemės ūkio drėkinimo maitinimas (7-50kW): Maži įrenginiai tinka kaimo vandens apsaugos stotims. Kecheng supaprastina veikimo sąsają ir priežiūros procesą. Pagaminta iš korozijai atsparių medžiagų, gali prisitaikyti prie drėgnos lauko aplinkos. Degalų sąnaudos yra 8–10% mažesnės nei panašių gaminių.

Produkto pranašumai (Kecheng pritaikymas + „Cummins Power“)

Techniniai parametrai (visas galios diapazonas 7-3750kW)

Techninės savybės (Cummins Core + Kecheng Innovation)

1. Energetikos sistemos techniniai privalumai

• Originalus „Cummins“ variklis: turi integruotą cilindrų bloko konstrukciją (su 40 % mažiau dalių nei panašiose). yra įrengta PT kuro siurblio tiesioginio įpurškimo sistema ir turbokompresoriaus tarpinio aušinimo technologija, o degimo efektyvumas padidėja 20%. Maksimali KTA50-G3 modelio galia gali siekti 1227kW.

• Mažų nuostolių generatorius: Įrengtas Stanford/Lillessen bešepetėlis generatorius, izoliacijos klasė H (temperatūra varža 155 ℃), sužadinimo reakcijos laikas ≤0,3 sekundės, įtampos stabilumo tikslumas ±1%, tinka jautriems apkrovos, tokios kaip medicininė įranga ir tikslūs instrumentai;

• Didelio efektyvumo degalų sistema: Kechengas optimizuoja degalų tiekimo vamzdyną ir filtro konfigūraciją, palaikydamas 0#/-10#/-35# lengvas dyzelinas. Kuro filtro keitimo ciklas pailginamas iki 3000 kilometrų, sumažinant priežiūros dažnumą.

2. Pažangi valdymo ir veikimo bei priežiūros sistema

• Daugiapakopė valdymo sistema: mažuose įrenginiuose standartiškai sumontuota DeepSea DSE7320 (automatinis start-stop ir apsauga nuo perkrovos), o vidutiniai ir dideli įrenginiai atnaujinami į „PowerCommand“ debesies platformą, kad būtų pasiektas nuotolinis stebėjimas (sukimosi greitis, alyvos slėgis, vandens temperatūra), ankstyvas gedimų įspėjimas (daugiau nei 10 gedimų tipų). kodai) ir eksploatavimo bei priežiūros priminimo funkcijos;

• Lygiagretaus veikimo technologijos naujovė: Kecheng savarankiškai sukūrė lygiagrečio veikimo valdiklį, palaiko 4–8 įrenginius, kurie vienu metu turi būti prijungti lygiagrečiai, apkrovos paskirstymo tikslumas ≤±2%. Tai buvo pritaikytas 2400 kW galios Dongguan Minglitong finansinių duomenų centro projektui.

• Gedimų diagnostikos sistema: ji stebi pagrindinius parametrus, tokius kaip variklio cilindro slėgis ir generatoriaus izoliacija realiu laiku. Atsiradus nukrypimams, jis automatiškai sumažina apkrovą arba sustabdo mašiną ir tuo pačiu stumia valdymo personalo mobiliųjų telefonų priežiūros planus, didinant gedimų sprendimo efektyvumą 60 proc.

3. Aplinkos pritaikymas ir konstrukcijų optimizavimas

• Ekstremalus prisitaikymas prie aplinkos: žemos temperatūros modelis turi įsiurbimo elektrinį pakaitinimo įrenginį ir 6,6 kW starteris (sėkmingai paleidžiamas esant -40 ℃), didelio aukščio modelis turi individualų turbokompresorių (galia slopinimas ≤5% 3000 metrų aukštyje), o aukštos temperatūros modelis turi patobulintą radiatorių (gali atlaikyti 50 ℃ aplinką).

• Triukšmo mažinimo ir vibracijos slopinimo konstrukcija: kėbulo struktūra optimizuota naudojant CAE modeliavimą. įrengtas dvisluoksnis garso izoliacijos sluoksnis (vidinis garsą sugeriančios medvilnės sluoksnis + išorinis slopinimo sluoksnis lenta) ir guminės vibracijos slopinimo trinkelės. Tylus įrenginio triukšmas yra 10-15 dB mažesnis nei pramonės standartas.

• Lengvas ir kompaktiškas dizainas: mikro blokai turi aliuminio lydinio rėmą, todėl svoris sumažėja 15%. Mažasis agregatai gali būti integruoti su priekabomis (su stabdžių sistemomis), kad būtų galima greitai perkelti ir panaudoti.

Galios pasirinkimas (tikslaus atitikimo vadovas)

1.Pagrindinis atrankos pagrindas

2. Galios rekomendacija tipiniams scenarijams

Naudojimo metodas (eksploatavimo specifikacijos pagal galios segmentą)

1. Patikra prieš paleidimą (pagrindiniai veiksmai)

2.Paleidimo operacijos procesas

(1) Mikro/maži įrenginiai (7–200 kW)

1. Uždarykite akumuliatoriaus jungiklį ir perjunkite valdiklį į "Automatinio" režimą;

2. Žemoje temperatūroje (≤5 ℃) paspauskite pašildymo mygtuką (30 sekundžių), tada paspauskite pradžios mygtuką, ir stebėkite variklio sūkius (1500 RPM±50 RPM) ir alyvos slėgį (≥0,3 MPa).

3. Bėkite be apkrovos 3 minutes, o po to palaipsniui apkraukite. Pirmiausia įkelkite 50% apkrovos ir paleiskite 5 minutes, tada padidinti iki visos apkrovos.

(2) Vidutiniai / dideli įrenginiai (200–3750 kW)

1. Patikrinkite aukštos įtampos skirstomosios spintos durų uždarymo būklę, patvirtinkite patikimą įžeminimą ir paleiskite aušinimo sistema;

2. Įjunkite įrenginį naudodami PowerCommand valdiklį ir stebėkite cilindro slėgį (≥ 90 % standartinio). vertė), vandens temperatūra (≤93 ℃) ir žadinimo įtampa.

3. Įkelkite etapais „25%→50%→75%→100%“, tarp kiekvieno etapo turi būti 10 minučių intervalas. Prie tinklo prijungti įrenginiai turi vienu metu reguliuoti apkrovos paskirstymą.

3. Veikimo stebėjimas ir išjungimas

• Pagrindiniai stebėjimo realiuoju laiku taškai

① Variklis: alyvos slėgis (mažas tuščiosios eigos greitis ≥0,138 MPa, vardinis greitis 0,345–0,483 MPa), vandens temperatūra (82–93 ℃), išmetamosios dujos temperatūra (≤529 ℃);

② Generatorius: Įtampos nuokrypis (±1%), dažnio svyravimas (±0,5Hz), apkrovos srovė (neviršija vardinės vertės);

③ Kuro sistema: kuro slėgis (stabilus be svyravimų), degalų sąnaudos (nukrypimas nuo standartinės vertės ≤10%).

• Išimčių tvarkymas:

① Staigus alyvos slėgio kritimas: nedelsdami sustabdykite mašiną, patikrinkite alyvos lygį ir alyvos filtrą ir pakeiskite alyvą jei reikia.

② Įtampos svyravimai: sumažinkite apkrovą iki 50%, patikrinkite sužadinimo sistemą ir susisiekite su Kecheng po pardavimo kalibravimo paslauga.

③ Aukštos temperatūros aliarmas: įjunkite atsarginį aušinimo ventiliatorių, patikrinkite aušinimo skysčio lygį ir radiatorių. Jei nėra efektą, sustabdykite mašiną.

• Išjungimo procesas:

① Palaipsniui iškrauti iki tuščios apkrovos ir veikti be apkrovos 5–10 minučių (15 minučių dideliems vienetams);

② Paspauskite sustabdymo mygtuką, kad išjungtumėte aušinimo sistemą ir akumuliatoriaus jungiklį.

③ Jei mašina bus išjungta ilgam laikui (≥7 dienas), degalų bake susikaupęs vanduo turi būti ištuštėjęs, atjungtas akumuliatoriaus jungiklis ir uždengtas dangtelis nuo dulkių.

Saugos ir apsaugos taisyklės

1. Montavimo saugos reikalavimai

• Reikalavimai vietai: atstumas tarp įrenginio ir sienos turi būti ne mažesnis kaip 1,5 metro ventiliacija. Dideliuose įrenginiuose turi būti įrengti smūgius sugeriantys pamatai, o aukšto slėgio įrenginiuose aptvertas apsauginėmis tvoromis (kurių aukštis ne mažesnis kaip 1,8 metro).

• Elektros sauga: įžeminimo varža ≤4Ω (žema įtampa) /≤10Ω (aukšta įtampa), kabelio skerspjūvis atitinka srovės pralaidumo reikalavimus, aukštos įtampos laidus eksploatuoja sertifikuoti darbuotojai.

• Priešgaisrinės apsaugos konfigūracija: Pateikiami du 8kg ABC milteliniai gesintuvai. Atstumas tarp degalų bako ir įrenginio atstumas turi būti ne mažesnis kaip 5 metrai. Plastikinių kuro bakų naudojimas griežtai draudžiamas.

2. Eksploatacijos saugos priemonės

• Griežtai draudžiama atidaryti korpuso skydą arba aukštos įtampos spintos dureles, kai įrenginys veikia. Nedirbančiam personalui taip pat draudžiama valdyti valdiklį.

• Draudžiama naudoti perkrovą (nuolatinė apkrova neviršija įprastos galios) ir naudoti prastesnis kuras (sieros kiekis ≤0,5%) taip pat draudžiamas.

• Griežtai draudžiama atlikti techninę priežiūrą neatjungus maitinimo ir degalų tiekimo. Taip pat draudžiama kuro gaisrams gesinti naudokite vandenį (reikėtų naudoti miltelinius gesintuvus).

3. Laikykitės saugos taisyklių

• Prieš atlikdami techninę priežiūrą, pakabinkite ženklą „Nepradėkite“, atjunkite akumuliatoriaus jungiklį nuo pagrindinio maitinimo šaltinio ir atleiskite kuro slėgį.

• Keisdami filtro elementą naudokite specialius įrankius, kad išvengtumėte degalų nuotėkio. Kai reikia mūvėti izoliacines pirštines aukštos įtampos komponentų priežiūra.

• Po techninės priežiūros atlikite tuščiosios eigos bandymus (10 minučių) ir apkrovos bandymus (30 minučių). Tik tai patvirtinus nėra jokių anomalijų, galima jį naudoti.

Priežiūros ir priežiūros periodinė lentelė (Kecheng pritaikyta versija)
