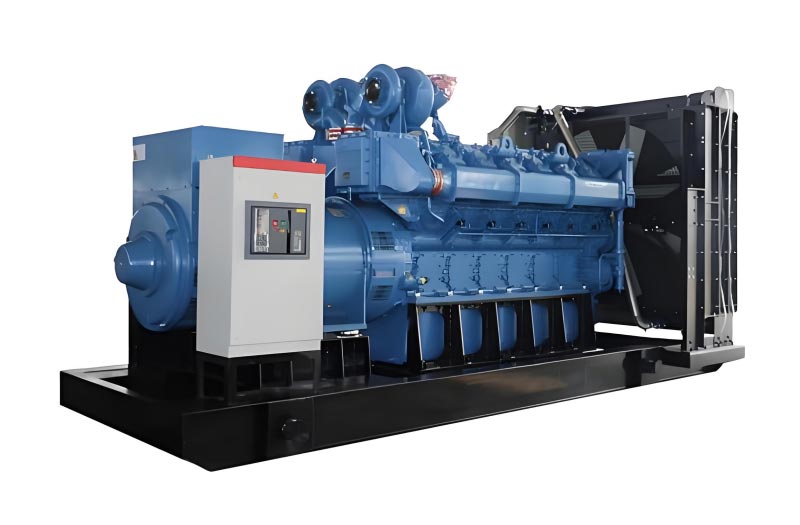

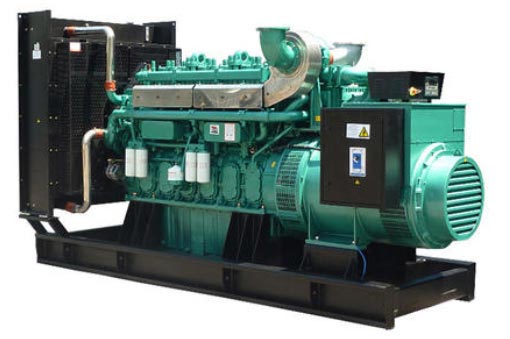

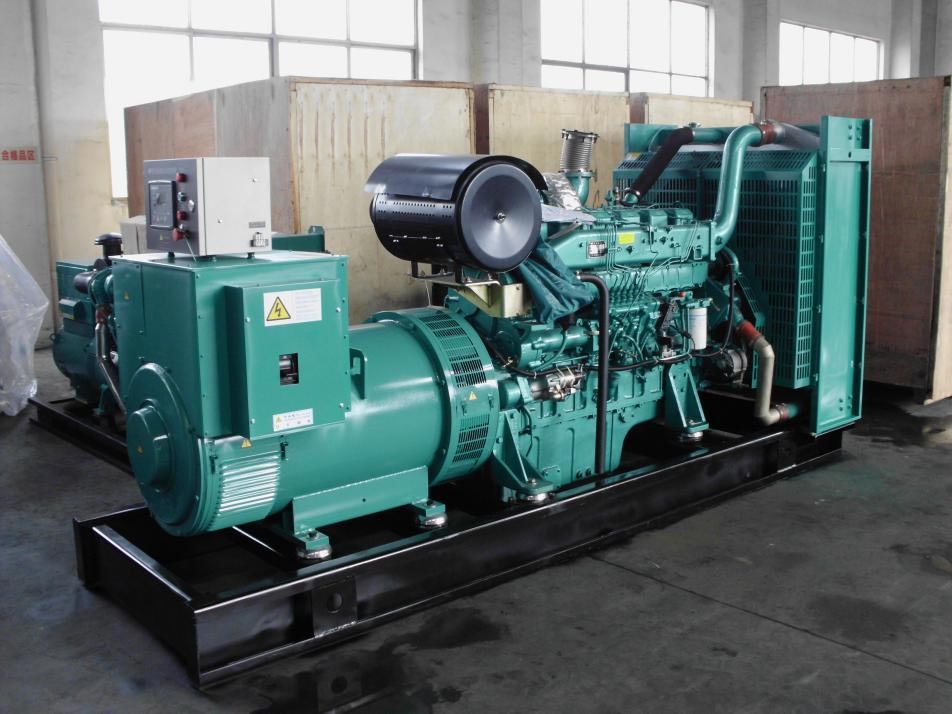

Yuchai dyzelinio generatoriaus rinkinys

Yuchai dyzelinis generatorius, kurį Kecheng nustatė kaip profesionalią gamyklą, yra energijos gamybos įrangos rinkinys, kuris turi buvo ilgai patikrintas rinkoje ir turi stabilų veikimą. Šioje agregatų serijoje naudojami Yuchai serijos varikliai galios šerdis. Remiantis plataus pritaikymo rinkoje pagrindu, jie pasižymi santykinai mažu gedimų dažniu ir geras degalų taupymas. Gaminio galia svyruoja nuo 20 iki 1500 kilovatų, gali prisitaikyti prie įvairios aplinkos sąlygomis ir patenkinti įvairių scenarijų elektros energijos poreikius, nuo buitinės atsarginės ir komercinės avarijos iki pramoninė gamyba ir inžinerinė statyba. Įrenginys gaminamas griežtai laikantis atitinkamų nacionalinių reikalavimų standartus. Pagrindiniams komponentams taikoma dvejų metų garantija. Kuo didesnė galia, tuo išsamesnė garantija. Nesvarbu, ar naudojamas kaip įprastas maitinimo šaltinis, ar avarinis atsarginis, šis produktas, kuris buvo giliai bendradarbiavo su Yuchai, gali užtikrinti patikimą energijos palaikymą.

Jis apima tris galios diapazonus: mažas (20-100KW), vidutinis (100-500KW) ir didelis (500-1500KW).

Taikymo scenarijai (išskirtinis pritaikymas Yuchai Power)

1. Civiliniai ir bendruomenės avariniai scenarijai (20–100 kW)

• Taikomi scenarijai: senos bendruomenės (avarinis elektros tiekimas liftams ir vandens siurbliams), gyvenamasis bendruomenės (viešasis apšvietimas/įkrovimo poliai elektros tiekimo nutraukimo metu), maži slaugos namai (pagrindinės medicinos įranga / gyvenamosios patalpos)

• Pagrindinė vertė: Yuchai YC4F variklio gedimų dažnis yra ≤0,5% per metus. Jis įsijungia per ≤15 sekundžių po maitinimo gedimų, išvengiant lifto įstrigimo ir medicininės įrangos pertraukimo pagyvenusiems žmonėms. Įrenginio triukšmas yra ≤70dB@10 metrų (mažiems modeliams), o tai atitinka gyvenamųjų rajonų triukšmo standartus. Su pilnu degalų bako, jis gali veikti 8–12 valandų, patenkindamas trumpalaikius civilinio naudojimo avarinius poreikius ir nereikalaujantis dažna priežiūra.

2. Komercinių ir paslaugų vietos scenarijai (50–300 kW)

• Taikomi scenarijai: Tinkliniai prekybos centrai (šalto tinklo šaldytuvai/atsarginės kasos sistemos), žvaigždučių viešbučiai (kambarių oro kondicionavimas / tarptautinio konferencijų centro įranga), bendruomenės klinikos (infuzijos pompos / pagrindiniai tyrimai). instrumentai)

• Pagrindinė vertė: Yuchai YC6B/YC6L variklių degalų sąnaudos yra tik 205 g/(kW · h), o metinis eksploatavimas kaina yra 15–20% mažesnė nei panašių vienetų. Kecheng Intelligent ATS leidžia be smūgio perjungti "maitinimas iš tinklo" ir "maitinimo blokas" (≤0,5 sekundės), neleidžiantys maistui sugesti dėl elektros energijos tiekimo nutraukimo šaltu metu grandine. Palaiko nuotolinį stebėjimą per mobiliąją APP, o vienas asmuo gali valdyti kelis parduotuvės vienetus.

3. Pramonės ir gamybos scenarijai (300–1500 kW)

• Taikomi scenarijai: lengvosios pramonės gamyklos (tekstilės/maisto gamybos linijų atsarginė dalis), automobilių dalių gamyklos (avarinis tiksliųjų staklių maitinimas), mažos ir vidutinės chemijos dirbtuvės (pagalbinė energija tiekimas reakcijos indams)

• Pagrindinė vertė: Yuchai YC6MK/YC6C varikliai gali atlaikyti nuolatinį pilnos apkrovos veikimą 24 valandas (kasmet laikas ≥ 8000 valandų), todėl jie tinka pramoninei nepertraukiamai gamybai. Aukštos įtampos modelis (6kV) yra tiesiogiai prijungtas prie pramoninio elektros tinklo, sumažinant investicijas į įtampos mažinimo įrangą. Yuchai variklio garantinis tinklas apima visą šalį, o atsako į gedimą laikas yra ne ilgesnis kaip 4 valandos.

4. Inžineriniai ir infrastruktūros scenarijai (100–1000 kW)

• Taikomi scenarijai: greitkelių tiesimas (maišymo įrenginiai / dėžės sijų išpylimo įranga), miesto metro tiesimas (pagalbinis elektros tiekimas skydinėms mašinoms/tunelinė ventiliacija), kaimo vandentiekio projektai (siurblinė). atsarginė / vamzdyno slėgio bandymo įranga)

• Pagrindinė vertė: Yuchai varikliai turi sustiprintus stūmoklius ir alkūninius velenus, galinčius atlaikyti 2,5 karto užvedimą srovė (tinka inžinerinėms variklio apkrovoms), neleidžianti užstrigti paleidžiant. Kechengo antivibracinė struktūra (kėbulo rėmas pastorintas iki 8mm), tinka transportuoti nelygiai statybvietėse. IP54 dulkės ir vanduo atsparumas, atsparus inžinerinėms dulkėms ir lietaus aplinkai.

5. Atokios zonos ir lauko scenarijai (50–500 KW)

• Taikomi scenarijai: ryšio bazinės stotys kalnuotose vietovėse (signalų įrangos atsarginis maitinimo šaltinis), pasieniečių postai (pagalbinė elektros energija buitiniam naudojimui ir šildymui), salų žvejų kaimeliai (mokamas už jūros vandenį). gėlinimo įranga ir žvejybos laivai)

• Pagrindinė vertė: Yuchai varikliai gali užvesti esant -30 ℃ (pašildytuvas yra neprivalomas), todėl jie tinka nuotoliniam valdymui žemos temperatūros aplinka. Degalų sąnaudos siekia net 200 g/(kW · h) (vidutinio dydžio modeliams) ir ilgalaikės eksploatavimo vietoje sąnaudos yra kontroliuojamos. Yuchai aptarnavimo tinklas apima atokias vietoves ir atsargines dalis tiekimas yra patogus, todėl nereikia jaudintis dėl problemų po pardavimo.

Produkto pranašumai (pagrindinis Yuchai Power konkurencingumas)

Techniniai parametrai (Visas galios diapazonas: 20-1500KW)

Techninės savybės (išskirtinis Yuchai Power dizainas)

1. Pagrindinės Yuchai variklių technologijos

• Maži modeliai (20-100KW, YC4F/YC6B):

① Pritaikius "aukšto slėgio bendrojo bėgio (1600 bar) + turbokompresoriaus tarpinio aušinimo" technologiją, degimas efektyvumas padidėja 12%. Kai paleidžiama žemoje temperatūroje, jį galima paleisti per įleidimo pašildymą kištukas (galima įjungti -20 ℃).

② Lengvas dizainas (bendras YC4F svoris yra tik 320 kg), mažas bendras įrenginio tūris, todėl jis tinka bendruomenės ir savitarnos parduotuvių scenarijus, kai erdvė yra ribota.

③ Alyvos suvartojimo norma yra tik 0,5 g/(kW · h), todėl sumažėja alyvos papildymo dažnis ir sumažėja priežiūros išlaidos.

• Vidutinio dydžio modeliai (100-500KW, YC6MK/YC6L):

①Yuchai YC6MK turi „kintamos geometrijos turbokompresorių (VGT)“, kuris 30 % padidina sukimo momentą esant mažam greičiui. (sukimo momentas ≥1200N · m esant 1500 aps./min.), todėl tinka inžineriniams varikliams užvesti.

② Dvigubo viršutinio skirstomojo veleno (DOHC) konstrukcija užtikrina tikslesnį vožtuvo valdymą ir atitinka National III emisiją standartus, todėl tinka komerciniams scenarijams, kuriems taikomi aukšti aplinkos apsaugos reikalavimai.

③ Originali Yuchai gamyklinė aušinimo sistema (vandens siurblys + ventiliatorius) turi didelį šilumos išsklaidymo efektyvumą ir gali veikti esant pilnai apkrovai aukštoje 50 ℃ temperatūroje.

• Dideli modeliai (500-1500KW, YC6C/YC6K):

①Yuchai YC6C yra didelio našumo eilinis 6 cilindrų variklis. Jo cilindrų blokas pagamintas iš vermikulaus grafito geležis (kurios stiprumas 70% didesnis nei paprasto ketaus), kuris gali atlaikyti didelę pramoninę apkrovą poveikio.

② Išmetamųjų dujų papildomo apdorojimo sistema (SCR+DPF), atitinkanti nacionalinius IV/Euro V emisijos standartus, tinka pramonės parkai, kuriems taikomi griežti aplinkosaugos reikalavimai;

③ Yuchai išmani ECU valdymo sistema gali stebėti variklio veikimo sąlygas realiu laiku. Gedimų kodai galima perskaityti per Kecheng valdiklį, palengvinant greitą trikčių šalinimą.

2. Kecheng pritaikyta integravimo technologija

• Išmanusis valdiklis (KCPLC serija):

① Mažas modelis (KCPLC-03) : rodo pagrindinius parametrus, tokius kaip įtampa, srovė ir vandens temperatūra, ir palaiko pagrindinis gedimo signalas (aukšta vandens temperatūra, žemas alyvos slėgis);

② Vidutinio dydžio modelis (KCPLC-04): naujos funkcijos apima nuotolinį stebėjimą per mobiliąją programėlę (4G tinklo ryšys) ir smailės slėnio energijos suvartojimo valdymas (automatinis išėjimo galios reguliavimas).

③ Didelio masto modeliai (KCPLC-05): palaiko aukštos įtampos parametrų stebėjimą (6 kV įtampa / srovė), kelių mašinų lygiagretus valdymas (apkrovos balansavimo nuokrypis ≤5%) ir gali būti prijungtas prie pramoninių DCS sistemų.

• Apsauginė ir prisitaikanti struktūra:

① Atsparus dulkėms ir vandeniui: maži ir vidutinio dydžio modeliai siūlo IP54 apsaugą (dvigubas korpuso sandarinimas + 50 akių dulkių filtras), o dideli modeliai gali būti pasirinktinai aprūpinti IP65 (visiškai sandarūs, atsparūs trumpalaikiams panardinimas).

② Antivibracija ir antikorozinis: vidutinio ir didelio modelių korpuso rėmas yra suvirintas 16Mn manganu plieno, o paviršius apipurkštas cinku + antikoroziniais dažais (atsparumo druskos purškimui bandymas ≥1000 val.), tinka inžineriniams ir pakrančių scenarijams.

③ Patogus panaudojimas: mažiems modeliams galimas priekabos tipas (pikapo vilkimas). Dideliems modeliams, a Priimamas modulinis dizainas (blokinis transportavimas ir surinkimas vietoje), montavimo laikotarpis ne ilgesnis kaip 4 valandų.

3. Išskirtinis pritaikymas ir optimizavimas Yuchai

• Kuro sistema: suderinama su Yuchai variklių reikalavimais, joje naudojamas originalus kuro filtro elementas Yuchai (filtravimo tikslumas 10 μm), o kuro vamzdynas naudoja alyvai atsparias gumines žarnas (nurodytas prekės ženklas Yuchai), kad būtų išvengta variklio gedimo dėl degalų priemaišų.

• Tepimo sistema: naudojama speciali Yuchai variklio alyva (YC-40, atitinkanti API CJ-4 standartą). Alyvos keitimas ciklas yra 20% ilgesnis nei įprastos variklio alyvos, todėl sumažėja variklio susidėvėjimas.

• Sujungimas po pardavimo: Kecheng valdiklis gali nuskaityti Yuchai variklių ECU gedimo kodą. Atsiradus gedimui, tai bus sinchroniškai perkeltas į Yuchai garantinio aptarnavimo sistemą, užtikrinant sklandų „gedimų diagnostikos“ ryšį atsarginių dalių paskirstymas – priežiūra vietoje“.

Galios pasirinkimas („Yuchai Power Precise Matching“)

1.Pagrindinis atrankos pagrindas

2. Galios rekomendacija tipiniams scenarijams

Naudojimo metodas (išskirtinis „Yuchai“ vienetų veikimas)

1. Patikra prieš paleidimą (pagrindiniai Yuchai variklių taškai)

2. Paleidimo operacija (galios padalijimo procesas)

(1) Maži modeliai (20–100 kW, YC4F / YC6B)

1. Išankstinio pašildymo paleidimas: atidarykite kuro vožtuvą → Kecheng valdiklio perjunkite į "Rankinį" režimą → paspauskite Mygtukas „Išankstinis pašildymas“ esant žemai temperatūrai („Yuchai“ pakaitinimo kištukas veikia ir lemputė užgęsta užbaigti procesą) → Paspauskite mygtuką „Pradėti“.

2. Būsenos patikrinimas: Užvedus variklį, stebėkite sukimosi greitį (1500r/min±50r/min) ir alyvos slėgį (≥0,3 MPa, su originaliu Yuchai manometru) ir laikykite juos stabilius 3 minutes.

3. Pakrovimo operacija: uždarykite išvesties jungiklį ir palaipsniui įkelkite (pirmiausia padidinkite apkrovą iki 50%, paleiskite 5 minutes ir tada padidinkite iki 100%), kad nepatektų į Yuchai variklį.

(2) Dideli modeliai (500–1500 kW, YC6C / YC6K)

1. Aukštos įtampos paruošimas: įsitikinkite, kad aukštos įtampos skirstomosios spintos „įžeminimo jungiklis“ yra atidarytas → "atjungiklis" uždarytas → Patikrinkite, ar nėra elektros.

2. Paleidimo procesas: Hidraulinis paleidimas → Variklio greitis pakyla iki 1500r/min → Patikrinkite Yuchai ECU parametrus (vanduo temperatūra ir alyvos slėgis normalūs) → Uždarykite aukštos įtampos grandinės pertraukiklį;

3. Pakopinis įkėlimas: pakrovimas tvarka "20%→50%→80%→100%" (su 5 minučių intervalu tarp kiekvieno etapo) ir stebėti Yuchai variklio apkrovos greitį (≤100%) per Kecheng valdiklį.

3. Veikimo stebėjimas ir išjungimas („Yuchai“ variklio apsauga)

• Stebėjimo fokusavimas: Yuchai variklio ECU parametrų peržiūra realiuoju laiku (vandens temperatūra ≤95℃, alyvos slėgis ≥0,2MPa, degalų slėgis ≥0,8 MPa), o įtampa / srovė rodoma Kecheng valdiklyje.

• Išimčių tvarkymas:

① Aukšta variklio vandens temperatūra: patikrinkite Yuchai aušinimo sistemą (aušinimo skystį, ventiliatorių) ir nuvalykite dulkes nuo radiatorius.

② ECU gedimo kodas: perskaitykite gedimo kodą per Kecheng valdiklį ir susisiekite su Yuchai garantiniu aptarnavimu trikčių šalinimas (pavyzdžiui, "P0234" rodo turbokompresoriaus viršslėgį).

• Išjungimo procesas:

① Iškrovimas: atjunkite apkrovą ir sumažinkite ją iki tuščiosios eigos.

② Aušinimas: paleiskite Yuchai variklį neapkrautą 5–10 minučių (turbokompresoriaus atvėsinimui);

③ Išjungimas: paspauskite mygtuką „Stop“ → Uždarykite kuro vožtuvą → Jei mašina bus išjungta ilgam laikui, išleiskite degalus (kad neužšaltų žiemą).

Sauga ir apsauga (Yuchai įrenginio specifikacijos)

1. Saugus montavimas (suderinamas su Yuchai galia)

• Vieta ir fiksavimas:

① Montuokite gerai vėdinamoje vietoje, toliau nuo atviros liepsnos (≥15 metrų), su Yuchai variklio išmetimo anga nukreiptas į zoną, kurioje nėra žmonių (išmetimo temperatūra ≥500 ℃).

② Žemės apkrova turi būti ne mažesnė kaip 1,5 karto didesnė už įrenginio svorį. Mažiems modeliams priekabos tipas, reikia nuleisti atramines kojeles; dideliems modulinio montavimo modeliams reikalingi inkariniai varžtai būti pataisyta.

• Elektros sauga:

① Įžeminimo varža ≤4Ω (žema įtampa) /≤10Ω (aukšta įtampa), o įžeminimo elektrodas turi būti patikimas prijungtas prie Yuchai variklio bloko (kad būtų išvengta statinės elektros).

② Aukštos įtampos modeliuose (6kV) turi būti sumontuotos Yuchai patvirtintos aukštos įtampos perjungimo spintos. Kai veikia, dėvi izoliacinę įrangą (kurios atlaiko įtampą 10kV).

• Priešgaisrinės apsaugos konfigūracija:

① Turi būti įrengti du 8 kg ABC milteliniai gesintuvai (ne toliau kaip 5 metrai nuo įrenginio). Tai yra griežtai draudžiama krauti degias medžiagas aplink Yuchai variklį.

② Pakabinkite įspėjamąjį ženklą „Yuchai Power, nedirbančiam personalui artintis draudžiama“. Neatidaryti techninės priežiūros dureles, kai variklis veikia.

2. Eksploatavimo sauga („Yuchai“ variklio specifikacijos)

• Reikalavimai personalui:

①Operatoriai turi dalyvauti bendruose Yuchai ir Kechengo mokymuose, būti susipažinę su Yuchai veiklos normomis variklius, o eksploatuoti be licencijos griežtai draudžiama.

②Prieš paleidžiant Yuchai variklį, būtina patikrinti alyvos lygį (abu yra būtini norint išvengti cilindro traukimas). Eksploatacijos metu nelieskite aukštos temperatūros komponentų (išmetimo kolektoriaus, turbokompresoriaus).

• Veikimo kontraindikacijos:

① Nenaudokite ne „Yuchai“ variklio alyvos / filtro elementų (kitaip prarasite „Yuchai“ garantiją).

② Neužveskite Yuchai variklio, kai nėra variklio alyvos ar aušinimo skysčio.

③ Griežtai draudžiama atjungti aukštos įtampos jungiklį esant apkrovai (kad nepatektų į Yuchai generatorius).

• Reagavimas į avarines situacijas:

① Variklio gaisras: nedelsdami sustabdykite mašiną → Uždarykite kuro vožtuvą → Gesinimui naudokite miltelinį gesintuvą. ugnis (nenaudokite vandens);

② Alyvos nuotėkis: išjunkite mašiną → Patikrinkite Yuchai naftotiekį (ar jungtys laisvos) → Papildykite Yuchai specifinio aliejaus ir tada pradėkite iš naujo.

3. Palaikykite saugą (Yuchai garantiniai standartai)

• Pasiruošimas prieš techninę priežiūrą:

① Atjunkite įrenginio maitinimą, uždarykite kuro vožtuvą ir pakabinkite įspėjamąjį ženklą su užrašu „Pagal priežiūra, nepradėkite“.

② Yuchai variklių priežiūrai reikia naudoti originalius Yuchai įrankius (pvz., specialius veržliarakčius) ir atsargines dalys turi būti originalūs Yuchai gaminiai (Kecheng teikia pirkimo kanalus).

• Pagrindiniai priežiūros projektai:

① Alyvos keitimas: keiskite Yuchai alyvą kas 500–1000 valandų (priklausomai nuo Yuchai variklio modelio) ir seną alyvą perduoti kvalifikuotai institucijai utilizuoti.

② Filtro elemento keitimas: originalus Yuchai kuro filtras ir oro filtras turėtų būti keičiami kas 500 valandų, ir alyvos filtras turi būti pakeistas kartu su alyva.

③ Variklio patikra: patikrinkite Yuchai variklio degalų purkštukų vožtuvų tarpą ir purškimo būseną kas 2000 valandų (tai turi atlikti Yuchai garantiniai inžinieriai).

Priežiūros ciklo lentelė (išskirta Yuchai vienetams)
